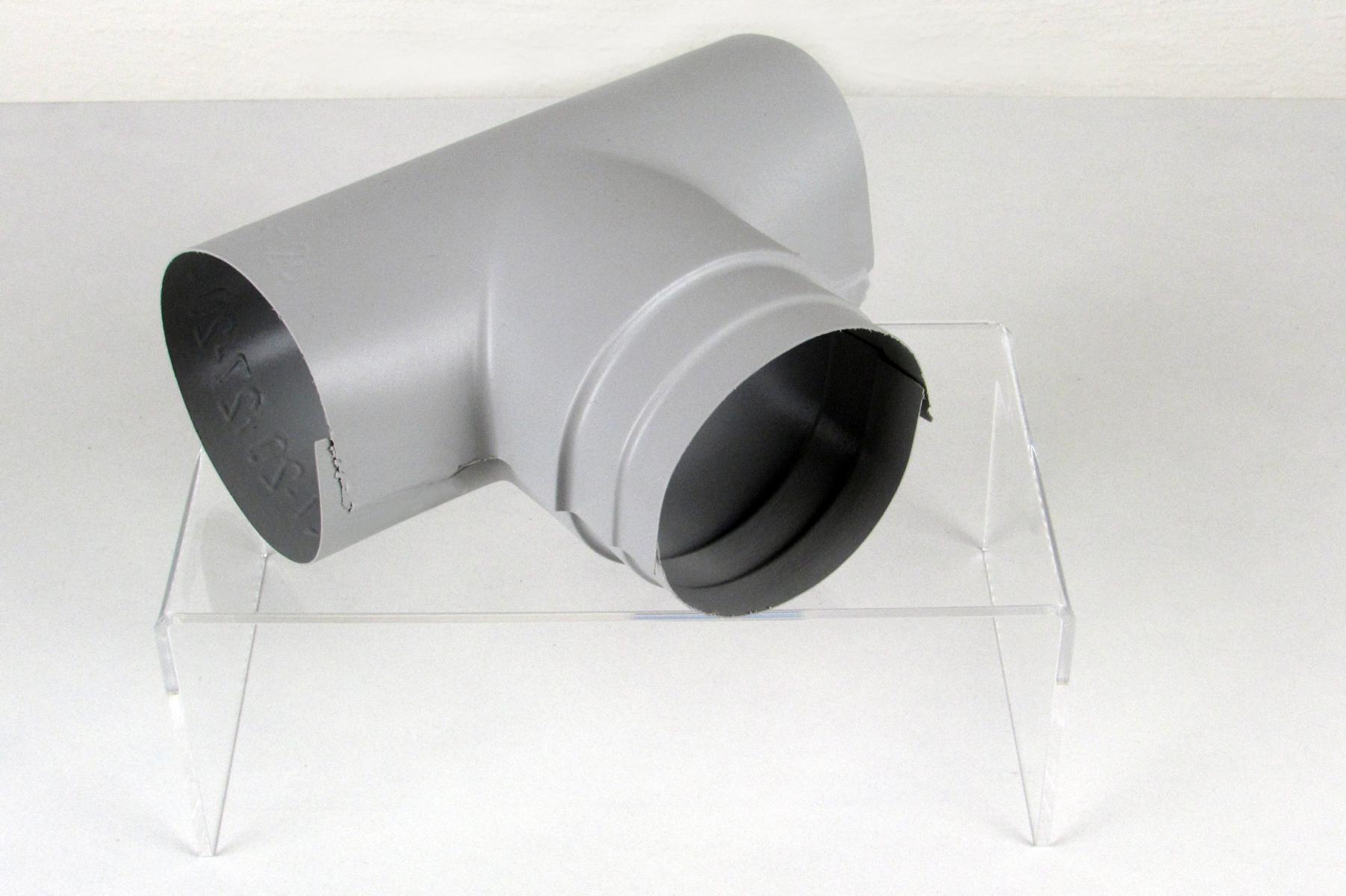

1 Stück PVC-Abzweig von Sebald, in verschiedenen Varianten (nach Gesamtaußendurchmesser)

Verwendung:

Das Oberflächensystem aus PVC für isolierte Rohre.
Wenn Schutz auch gut aussehen soll.

Ermittlung des Gesamtaußendurchmessers:

Der Gesamtaußendurchmesser in mm Ihrer fertig isolierten Leitung wird benötigt. Das erste Maß in der Größenangabe zu den Abzweigen betrifft immer den durchgehenden Strang, das zweite Maß immer den abzweigenden Strang.

Beispiel:

Sie haben ein durchgehendes Rohr mit 28 mm Durchmesser mit 20 mm isoliert?
Die Größe der richtigen Isolierung beträgt also 28/20. Der Gesamtdurchmesser mit Isolierung beträgt also 22 mm + 2x20 mm = 68 mm.

Für den abzweigenden Strang berechnen Sie den Durchmesser auf die gleiche Weise. Manchmal ist das abzweigende Rohr etwas kleiner, z.B. nur 18 mm Durchmesser. Dieses ebenfalls mit 20 mm isoliert ergibt also 58 mm.

Sie benötigen als Abzweig für dieses Rechenbeispiel demzufolge die Abmessung 68 x 58 mm. Falls es die errechnete Größe nicht gibt, verwenden Sie einfach die diesem Maß am nächsten kommende Größe, in diesem Fall also den Abzweig 67 x 57 mm.

Kurzbeispiel: durchgehender Strang ist 35x30 mm und abzweigender Strang ist 28x20 mm. Sie benötigen also einen Bogen mit den Abmessungen 92 x 67 mm.

Technische Daten:

• Ummantelungssystem aus Hart-PVC nach DIN 4140
• für Kalt- und Warmwasserleitungen im Innenbereich
• sehr gut Alterungsbeständigkeit
• für den Einsatz in der Lebensmittelindustrie geeignet
• schlagzäh und stoßfest
• Anwendungsbereich: -20 °C bis +60 °C (Oberflächentemperatur die Mediumtemperatur kann, entsprechend isoliert, deutlich höher oder niedriger  liegen)
• Wasserdampf-Diffusionswiderstandszahl µ: ca. 60.000
• Farbe Hellgrau
• schwerentflammbar DIN 4102-B1, P-BWU03-I-16.5.49
• Schutz vor mechanischer Beanspruchung im Innenbereich
• PVC ist NICHT UV-beständig

Zusätzliches Montagematerial erhältlich:

• hellgraues PVC-Klebeband in 19, 25, 30 und 50 mm Breite
• Endmanschetten hellgrau (für die Stellen, an der die Isolierung endet, z.B. an der Wand)
• PVC-Bögen hellgrau in 90°- und 45°-Winkel
• PVC-Folie hellgrau auf 12,5 / 17,5 / 25 / 35 m² Rollen / wir liefern auch Zuschnitte
• Messer und Arbeitsscheren (für saubere Schnitte)
• WBC-Kaltschweißmittel zur Verklebung PVC auf PVC
